华海科技 > 主页 > 产品技术 > 非标设备 > 耐久测试设备 >

耐久测试台架

—— 概述
耐久测试台架主要结合环境实验设备（温湿度箱、振动台、盐雾箱、喷淋箱等耐久试验辅助测试设备）然后根据耐久测试ISO16750的规定（其中包括高低温测试、振动测试、电压测试、防水防尘测试、安全及使用寿命测试等）来对待测控制器进行耐久（DV/PV）测试。耐久测试台架对待测控制器提供激励信号、负载模拟、空载模拟，等虚拟运行环境，使待测样品按照既定的测试工况运行，同时采集运行过程中的电压、电流等信号；耐久测试上位机提供待测控制器的运行工况时序，并实时监控和记录试验过程中信号的状态、错误和报警信息等，最后自动生成测试报告。该耐久台架测试系统支持多个被测控制器并行测试，一般是基于NI-PXI平台和LabVIEW软件开发。

华海科技提供了一种低能环保、安全可靠的耐久测试台架和测试软件，便于对各种控制器及零部件进行耐久测试及性能测试。

—— 测试系统能力
•  长达2000小时的耐久测试
•  控制器运行工况模拟
•  支持多DUT并行测试
•  支持CAN、UART程序烧写
•  模块化设计思想，具有良好的扩展功能

—— 系统功能

•  手机远程监控功能
•  MES联机与本地数据存储功能
•  数据库备份功能
•  数据统计与分析功能
•  自动生成测试报告功能
•  DUT时序模拟及诊断功能
•  CAN丢帧诊断功能
•  CAN功能测试
•  LIN丢帧诊断功能
•  LIN功能测试

•  故障自动提示、报警输出功能
•  以太网报文测试功能
•  测试程序在线烧写功能，支持BIN、HEX等格式的数据文件
•  BOOT烧写功能（暂支持TI系列和英飞凌系列的芯片）
•  日志管理功能
•  短路、开路、接触不良等电气故障测试
•  设备自检功能
•  二次开发功能
•  DUT输入输出测试功能

—— 系统结构图

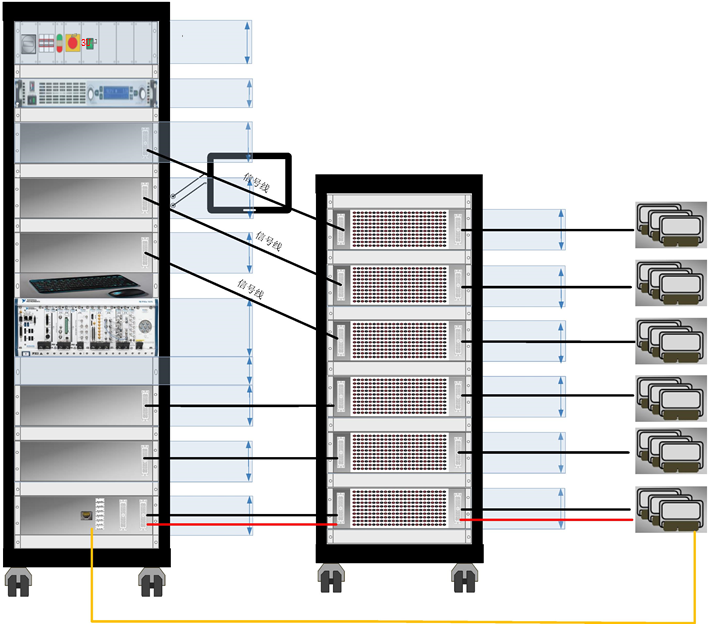

#6VBU/#6BMU耐久测试系统结构示意图

主要包括以下几个部分：
•  交流电源管理、功率分配单元
•  程控电源
•  电源分配单元
•  故障注入单元
•  以太网接口单元
•  负载仿真单元
•  PXI实时机
•  信号调理单元
•  风扇散热单元
•  被测控制器

—— 典型案例

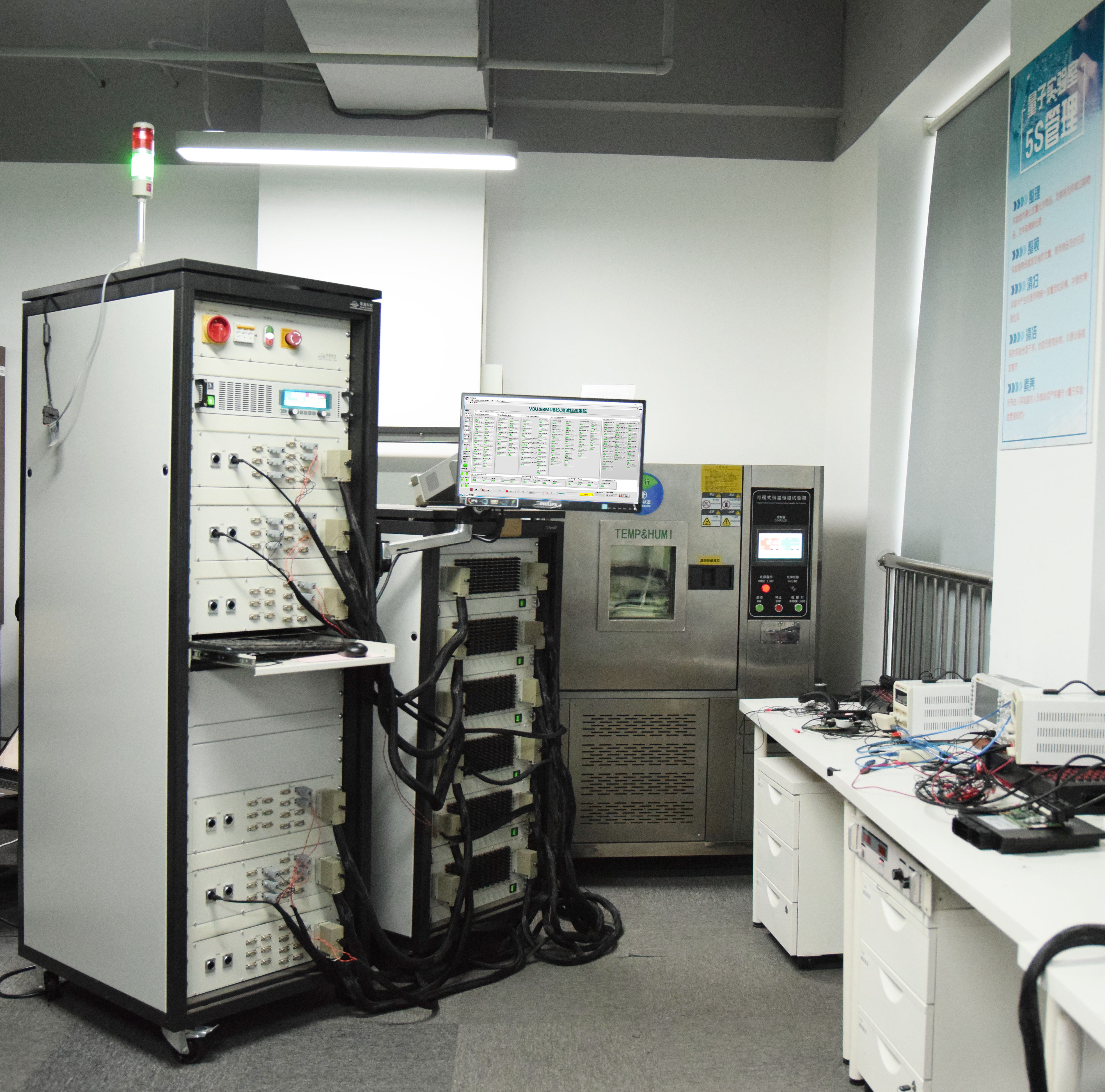

6个DUT并行运行系统实物图

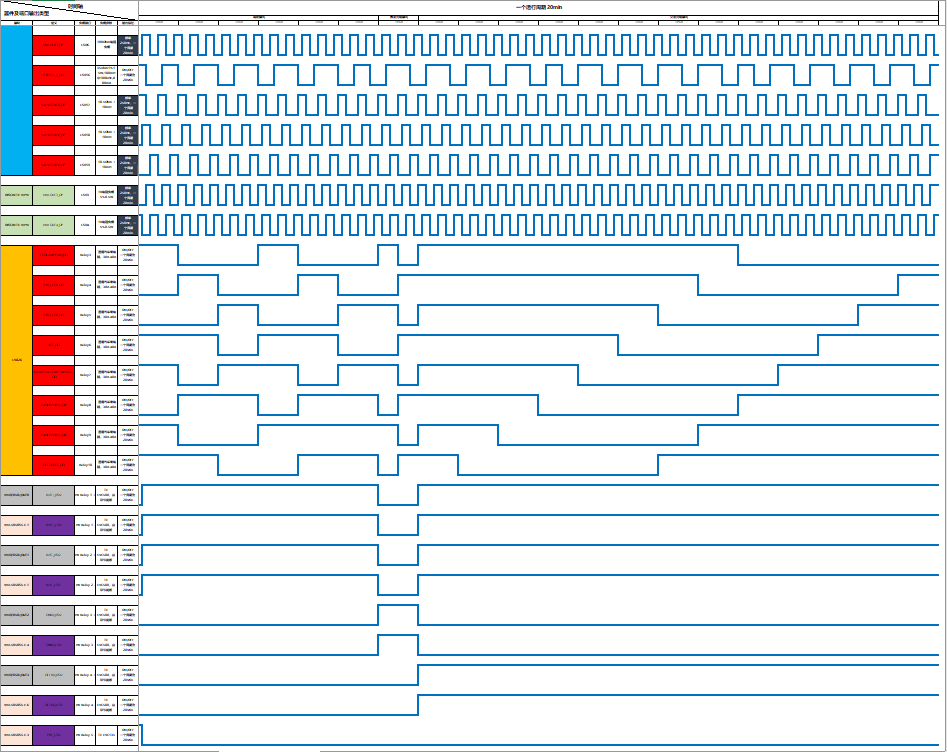

耐久测试台架输出工况时序图

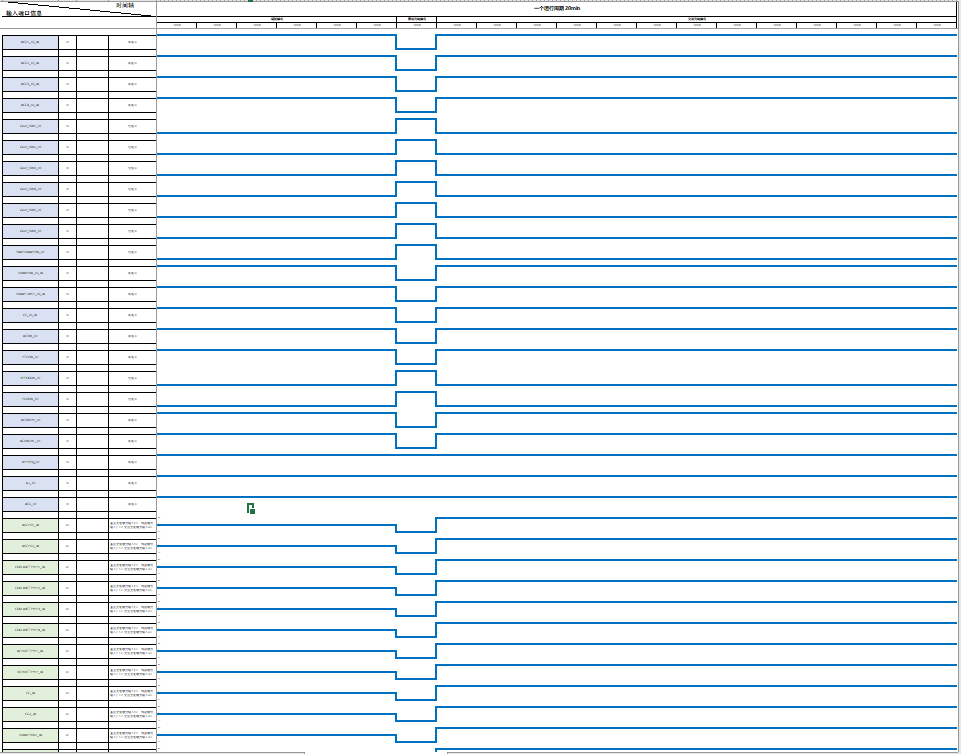

耐久测试台架输入工况时序图

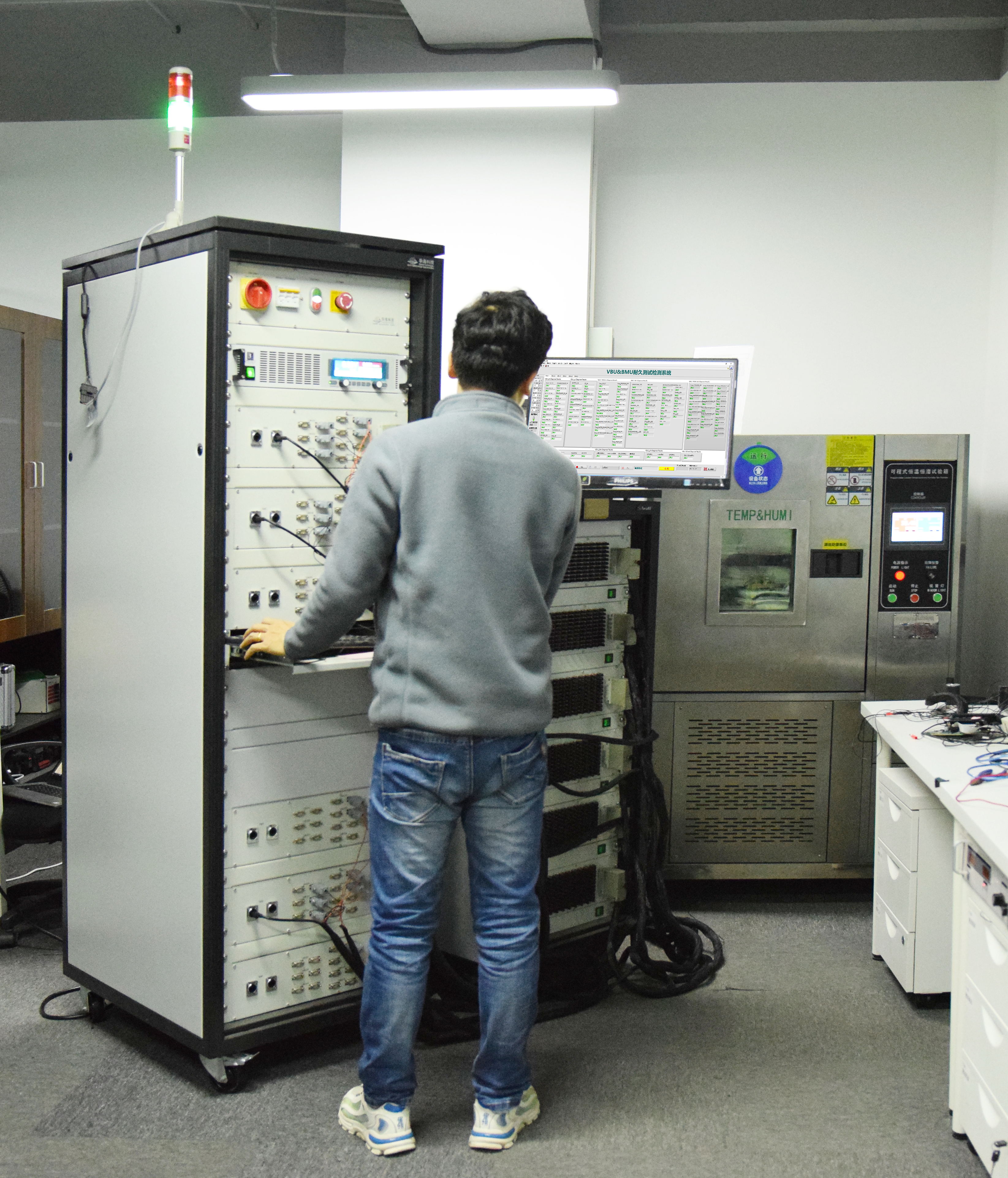

测试现场示意图
