仿真数据记录与分析
• SimCreator仿真系统在运行时,用户可以设置需要记录的数据,凡是仿真过程中的状态变量都可以进行数据记录
• 记录下来的数据可以导出为多种常用的数据格式以便分析使用
• 在SimCreator中还可以对记录数据进行画图分析
• Simulink适合搭建逻辑关系模型和控制模型
• 与Matlab/Simulink进行协同仿真,用户可以通过S-Function把Simulink模型和SimCreator模型结合在一起进行协同仿真
SimVehicle LT车辆动力学仿真模型
SimVehicle LT是高仿真度、多体、实时的动力学模型。其预先建立四轮高保真度的实时车辆动力学模型,包括编辑车辆数据原件和创建新的车辆模型的图形用户界面软件。SimVehicle LT可以用于在环操作仿真器以及硬件在环仿真器。SimVehicle模拟所有角都连接了一个六自由度的元件。传动模型局域输入的刹车踏板,齿轮和加速踏板值来计算车轮的扭矩。每个角包括弹簧和阻尼率、缓冲器、止摆杆、防后坐防点头几何件以及辊轴高度。未安装在弹簧上的质量作为独立部分用棱柱壮链接接到主体结构上。SimVehicle LT是由SimCreator的C代码生成功能开发的。

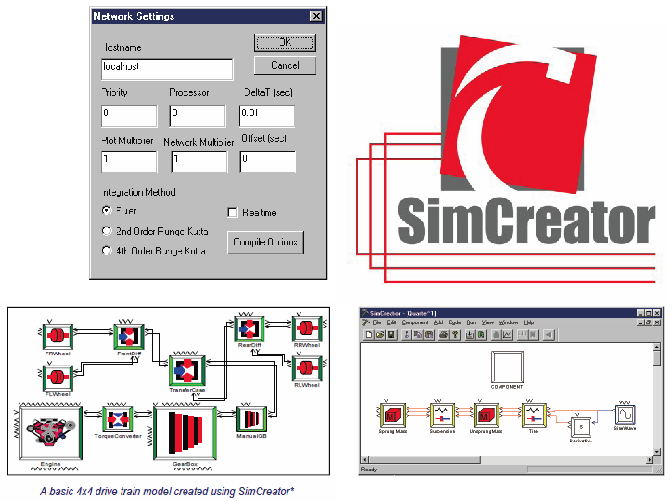

模型示例图
主要功能特点
• 在昂贵的原型设计前对汽车设计进行检测
• 使用硬件在环仿真对ECU进行评估
• 在稳定的软件环境中开发控制策略
• 检测使用耐用的车辆模型的操作在环表现
