RapidECU-U系列

U系列硬件平台主要面向整车控制系统的开发和批量生产。

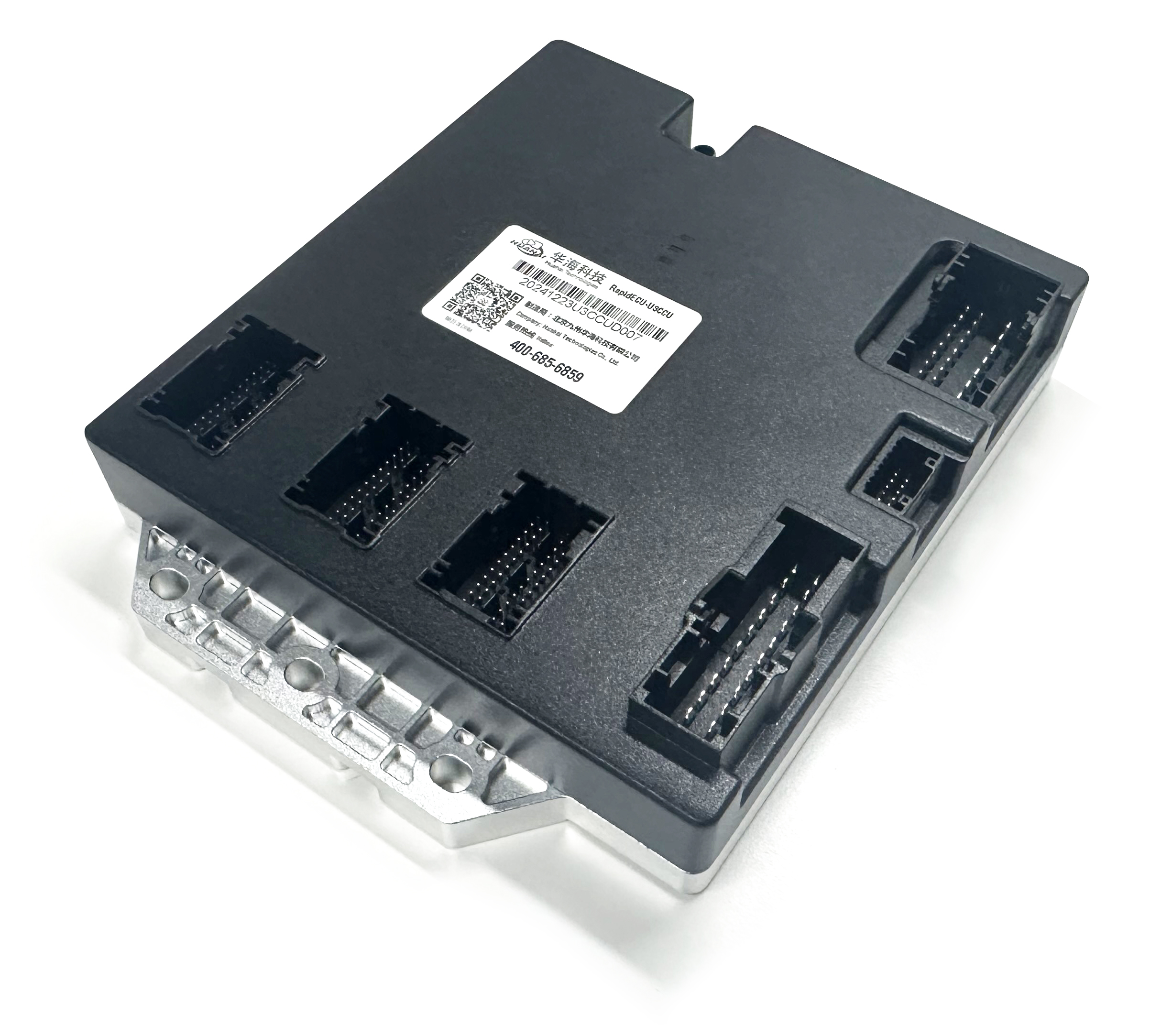

——RapidECU-U3简介
       RapidECU-U3是量产的快速原型控制器,支持整车控制器VCU、混合动力控制器HCU、热管理系统TMS等的控制器快速原型开
发与批量配套。RapidECU-U3是华海科技32位汽车控制器的第三代产品,整个产品的定义、设计与验证均按照ISO26262标准进行。
——RapidECU-U3应用特点

       可应用于纯电动整车控制器、混合动力整车控制器、自动变速器控制器、液压系统控制、主动悬架控制器等。

基本参数

微控制器

MPC5744P,32位,双核,主频160MHz,硬件浮点单元,ISO26262

SRAM 384KBFlash 2.5MB,EEPROM 64Kb

电源

供电电压:9V~32V,3外部唤醒信号

45V传感器供电电源

输入

12路模拟量输入,其中9路电压量输入(有源传感器),3路电阻量输入(无源传感器)

19路开关量输入,10路高有效,9路低有效

2路频率量输入,支持霍尔式传感器信号(方波信号)

输出

4路高边驱动集成硬件通道保护与诊断功能,带电流反馈

13低边驱动集成硬件通道保护与诊断功能

3路PWM输出,其中两路与低边驱动复用管脚,1路与高边驱动复用管脚

通信

CAN,3路,CAN2.0B,ISO11898

LIN,1路主机

环境

防护等级:IP67,工作温度:-40~+85℃,重量约400g

气候环境防护符合ISO16750-4,化学环境防护符合ISO16750-5

振动、冲击、跌落试验符合ISO16750-3

EMC特性

ESD

空气静电放电试验与接触静电放电试验符合ISO 10605-2008的相关要求

BCI

电磁辐射抗扰性符合GB/T 17619-1998的相关要求

CE

传导骚扰特性符合GB/T 18655-2010的相关要求

RE

辐射骚扰特性符合GB/T 18655-2010的相关要求

CI

沿电源线的电瞬态传导抗扰度符合ISO 7637-2:2004的相关要求





——RapidECU-U3B简介
       RapidECU-U3B是量产的快速原型控制器,支持电池管理系统BMS、整车控制器VCU等的控制器快速原型开发与批量配套。
RapidECU-U3B是华海科技32位汽车控制器的第三代产品,整个产品的定义、设计与验证均按照ISO26262标准进行。
——RapidECU-U3B应用特点

       可应用于纯电动整车控制器、混合动力整车控制器、自动变速器控制器、液压系统控制、主动悬架控制器等。

基本参数

微控制器

MPC5744P,32位,双核,主频160MHz,硬件浮点单元,ISO26262

SRAM 384KBFlash 2.5MB,EEPROM 64Kb

电源

供电电压:9V~32V,3路唤醒信号,点火钥匙、直流充电A+、交流充电CP

65V传感器供电电源

输入

8路模拟量输入,其中6路电压量输入(有源传感器),2路电阻量输入(无源传感器)

14路开关量输入,7路高有效,7路低有效

交流充电接口,CP, CC,内部S2开关,符合GB/T 20234.2-2015的相关要求

直流充电接口,S+, S-, A+, A-, CC2,符合GB/T 20234.3-2015的相关要求

1路频率量输入,支持霍尔式传感器信号(方波信号)

输出

8路高边驱动集成硬件通道保护与诊断功能,其中4路带电流反馈

6低边驱动集成硬件通道保护与诊断功能

1路H桥功率驱动输出,额定2A,集成硬件通道保护功能,带电流反馈

2路PWM输出,其中1路与低边驱动复用管脚,1路与高边驱动复用管脚

通信

CAN,4路,CAN2.0B,ISO11898

LIN,1路主机

环境

防护等级:IP67,工作温度:-40~+85℃,重量约400g

气候环境防护符合ISO16750-4,化学环境防护符合ISO16750-5

振动、冲击、跌落试验符合ISO16750-3

EMC特性

ESD

空气静电放电试验与接触静电放电试验符合ISO 10605-2008的相关要求

BCI

电磁辐射抗扰性符合GB/T 17619-1998的相关要求

CE

传导骚扰特性符合GB/T 18655-2010的相关要求

RE

辐射骚扰特性符合GB/T 18655-2010的相关要求

CI

沿电源线的电瞬态传导抗扰度符合ISO 7637-2:2004的相关要求





——RapidECU-U3H简介
       RapidECU-U3H是量产的快速原型控制器,支持整车控制器VCU、混合动力控制器HCU、自动变速箱控制器TCU等的控
制器快速原型开发与批量配套。RapidECU-U3H是华海科技32位汽车控制器的第三代产品,整个产品的定义、设计与验
证均按照ISO26262标准进行。

——RapidECU-U3H应用特点

       可应用于纯电动整车控制器、混合动力整车控制器、自动变速器控制器、液压系统控制、主动悬架控制器等。

基本参数

微控制器

MPC5744P,32位,双核,主频160MHz,硬件浮点单元,ISO26262

SRAM 384KBFlash 2.5MB,EEPROM 64Kb

电源

供电电压:9V~32V,3外部唤醒信号

45V传感器供电电源

输入

12路模拟量输入,其中9路电压量输入(有源传感器),3路电阻量输入(无源传感器)

19路开关量输入,10路高有效,9路低有效

2路频率量输入,支持霍尔式传感器信号(方波信号)

输出

4路高边驱动集成硬件通道保护与诊断功能,带电流反馈

11低边驱动集成硬件通道保护与诊断功能

4路恒流功率驱动,恒流控制,带颤振模式及电流反馈,低边驱动复用管脚

2路PWM输出,其中1路与低边驱动复用管脚,1路与高边驱动复用管脚

通信

CAN,4路,CAN2.0B,ISO11898

LIN,1路主机

环境

防护等级:IP67,工作温度:-40~+85℃,重量约400g

气候环境防护符合ISO16750-4,化学环境防护符合ISO16750-5

振动、冲击、跌落试验符合ISO16750-3

EMC特性

ESD

空气静电放电试验与接触静电放电试验符合ISO 10605-2008的相关要求

BCI

电磁辐射抗扰性符合GB/T 17619-1998的相关要求

CE

传导骚扰特性符合GB/T 18655-2010的相关要求

RE

辐射骚扰特性符合GB/T 18655-2010的相关要求

CI

沿电源线的电瞬态传导抗扰度符合ISO 7637-2:2004的相关要求
