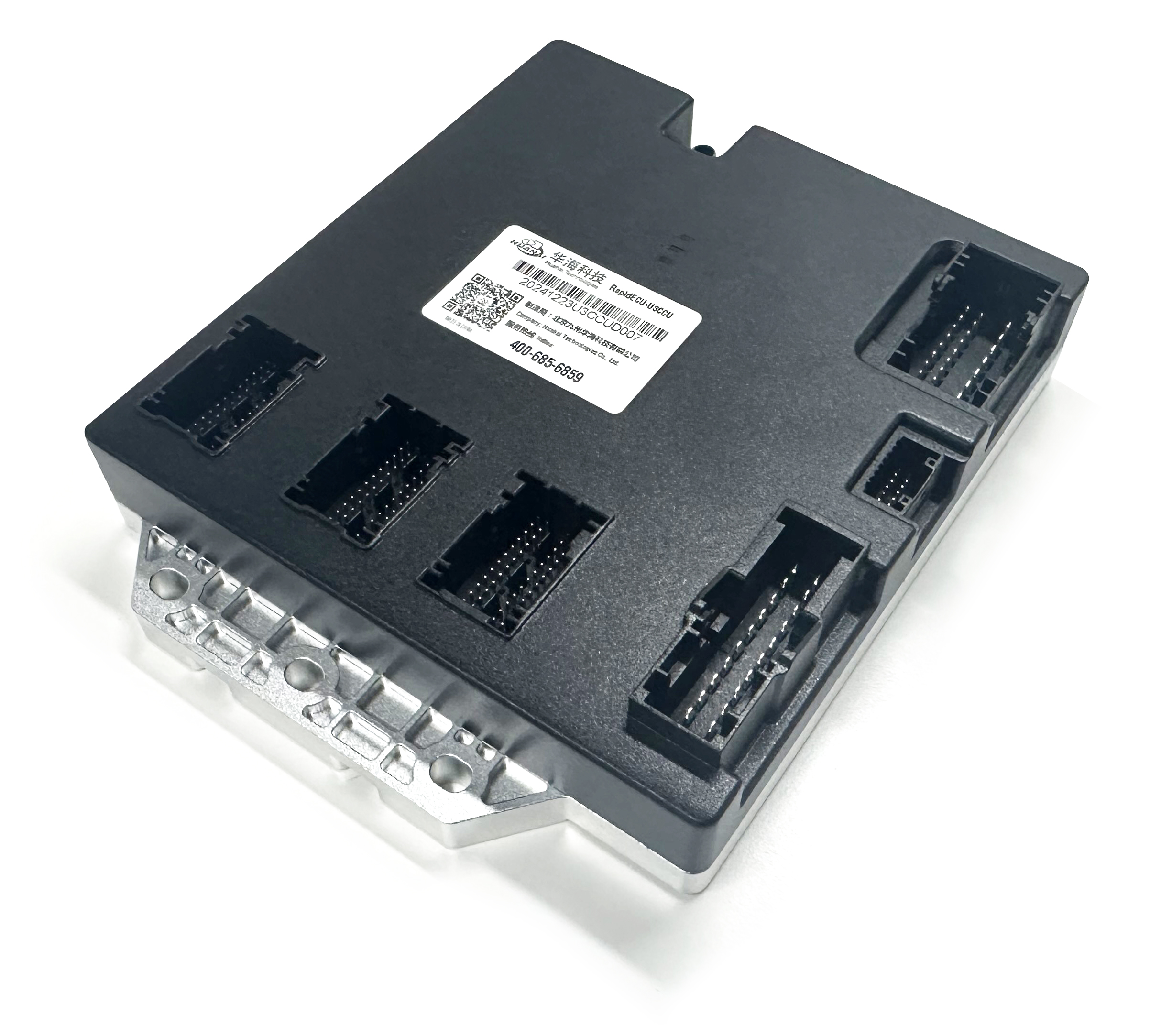

RapidECU-U3CCU控制器技术规格 |
微控制器 |
S32K324，32位，主频160MHz， 双M7核 |
|
SRAM 512 KB，Flash 4MB，EEPROM 128KB |
电源 |
供电电压9~16V，5路外部硬线唤醒 |
|
传感器电源：6路5V， 6路均由LDO生成，保证电源精度 |
输入 |
25路模拟量输入，其中6路0~5V电压型，5路0~12V电压型(其中4路兼容开关量高有效输入)，14路电阻型模拟量输入 |
|
56路开关量输入：15路高有效（其中1路兼容低有效），41路低有效（其中1路兼容高有效，4路兼容PWM输入、4路预留低有效唤醒） |
输出 |
25路高边驱动输出（兼容PWM工作模式）：5路4A，6路3A，14路0.5A； |
|
19路底边驱动输出：单路额定电流0.4A；（其中2路兼容PWM工作模式）,集成硬件通道保护与诊断功能 |
|
8路H桥驱动：3路0.15A，5路15A;1路雨刮电机控制输出：单路额定电流15A； |
|
模拟量输出：1路，0-12V，50mA |
通信 |
CAN，6路，兼容CANFD，2路兼容CAN唤醒 |
|
LIN，2路主机工作模式 |
内置 |
支持无钥匙启动，内置RTC、压力传感器、4G通信，GNSS定位，SD卡，
预留六轴陀螺仪、蓝牙功能 |
|
电气防护 |
电气负荷符合ISO 16750-2 |
环境防护 |
防护等级：IP54，工作温度：-40℃~+85℃，重量约 700g |
|
气候环境防护符合ISO16750-4，化学环境防护符合ISO16750-5 |
|
振动、冲击、跌落试验符合ISO16750-3 |
