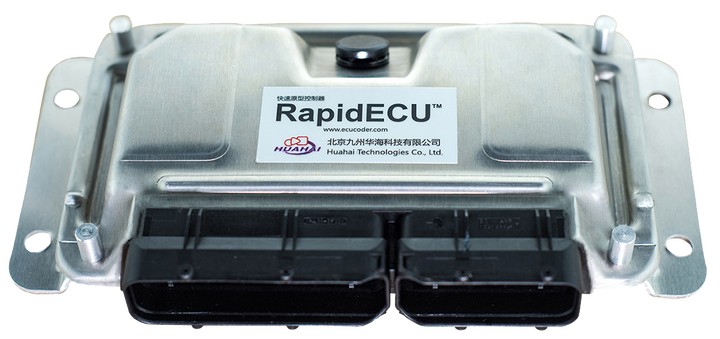

RapidECU-U34
—— RapidECU-U34
RapidECU-U34是量产的快速原型控制器,支持整车控制器、电驱动系统控制器、混合动力控制器、底盘控制器、网关控制器、热管理系统控制器等的控制器快速原型开发与批量配套。RapidECU-U34是华海科技整车控制器的第四代产品,整个产品的定义、设计与验证均参考ISO26262标准进行。
• RapidECU-U34应用特点
可应用于纯电动整车控制器、混合动力整车控制器、自动变速器控制器、液压系统控制、主动悬架控制器等。

• RapidECU-U34技术规格
RapidECU-U34技术规格



微控制器
S32K344 ,32位,主频160MHz ,硬件浮点单元,ISO26262
SRAM 512KB ,Flash 4MB ,EEPROM 64KB


电源
供电电压9~32V ,3路外部硬线唤醒,1路CAN总线唤醒信号。
传感器电源:4路5V ,电压监控,4路输出合计总电流可持续200mA




输入
12路模拟量输入,其中8路电压量输入(有源传感器),4路电阻量输入(无源传感器)
23路开关量输入,13路高有效,10路低有效
10路频率量输入,支持霍尔式传感器信号(方波信号)



输出
6路高边驱动,集成硬件通道保护与诊断功能
12路低边驱动,集成硬件通道保护与诊断功能
6路PWM输出,其中2路与低边驱动复用管脚,4路与高边驱动复用管脚


通信
6路CAN FD ,兼容CAN ,符合CAN2.0B ,ISO11898
选配LIN ,1路主机工作模式
SENT传感 器输入 4路SENT传感器接口,SAE J2716
H桥驱动 输出 1路H桥驱动,集成硬件保护功能,持续电流1.2A ,峰值电流3.5A
电气负荷 电气防护符合ISO1670-2


环境负荷
防护等级:IP67 ,工作温度:-40℃~+85℃ , 重量约400g
气候环境防护符合ISO16750-4 ,化学环境防护符合ISO16750-5
振动、冲击、跌落试验符合ISO16750-3
