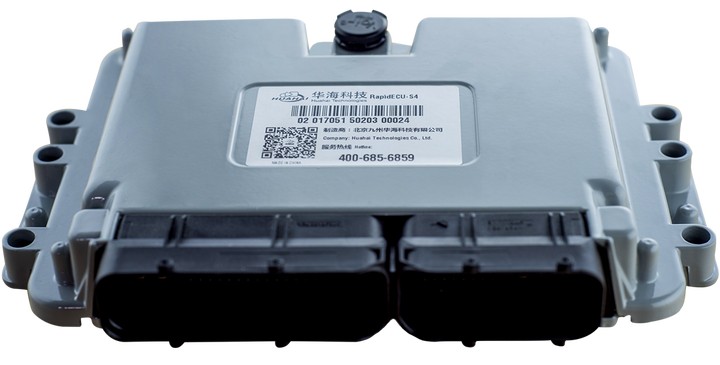

RapidECU-S4技术规格 |
微控制器 |
SPC5743R ，32 位，双核，最高主频 200MHz，硬件浮点单元， ISO26262 |
|
SRAM 128KB ，Flash 2MB，FRAM 64Kb |
电源 |
供电电压9~32V，3路外部硬线唤醒 |
|
4路5V传感器供电电源， 每路200mA电流 |
输入 |
22路模拟量输入，其中6路2kΩ上拉5V，电阻量输入16路47kΩ下拉， 0~5V电压量输入 |
|
17路低有效开关量输入 |
|
6路频率量输入， 其中2路具备频率量和占空比可以同时采集 |
输出 |
8路低边恒流驱动，额定2A，带电流过流保护 |
|
8路PWM波低边驱动，带电流过流保护其中4路额定2A；4路额定1A |
|
8路开关量低边驱动，带电流过流保护其中4路额定2A；4路额定1A |
|
通信 |
CAN ，4路， CAN2.0B ，ISO11898 |
|
外壳 |
铸铝外壳， 表面抛丸处理 |
|
连接器 |
TE 121P 防水连接器 |
